测量原理
ZH-CM含水监测仪是通过电磁波发射器将电能以稳频恒幅的电磁波发射到油水混合液中，再根据混合液吸收电能的差异来检测原油含水率。由于电磁波通过介质时会或多或少地被吸收，因此出射电磁波的能量总是小于入射电磁波的能量，这种能量的减少服从郎伯—贝尔定律（J.H.Lambert - A.Beer）：电磁波的输入波强在吸收介质中是随介质的分子数与吸收系数之积按指数规律变化的。原油和水的吸收系数基本不变，而原油的相对分子质量小于水的相对分子质量，因此电磁波的输入波强近似地只与计量点附近的水集聚量按指数规律变化。微处理电路采用工业级16位AD芯片采集变化的电流，经放大电路放大信号，CPU将信号转换处理、线性校正后输出一个与含水率相对应的标准4～20Ma电流信号（或RS485数字信号）
测量特点
实时在线测量，采样频率高，工作稳定；
全量程监测，测量精度高、性能稳定；
微波穿透介质能力强，获取信号精确，不受粘度、密度、压力等因素影响；
具有温度补偿功能，可应用在恶劣的工业现场 ；
结构简单、牢靠，无机械传动部件，不存在结构件故障；
安全防爆、可靠性高、适应性强、体积小、耗电少、对人体无害；
技术参数
测量范围：低量程、中量程、高量程、全量程；
（0—3%、0—10%、0—20%、0—40%、0—60%、0—100%）
测量精度：0—3% ： ±0.1% ；
0—10%： ±0.3% ；
0—20%： ±0.6% ；
0—40%： ±1.2% ；
0—60%： ±2% ；
0—100%：±3% ；
供电电压：DC24V±0.5V；
功 耗：≤15W ；
信号传输：4~20mA模拟信号（三线制）；
RS485总线通讯（标准Modbus 协议）
介质压力：≤8Mpa ；
介质温度：+35℃～+125℃ ；
环境温度：–40℃～+100℃
电缆接口规格：M20*1.5 ；
电缆传输长度：模拟信号传输<300米 ；
RS485总线传输<1000米；
电缆型号：建议使用RVVP 4×1.0mm2 ；
防爆标志：ExDIIBT4 ；
含水监测仪广泛应用于油田井口产液量计量、计量站、联合站、输油管线、炼油厂、石化厂、三相计量装置、销售计量等生产过程场合油中含水量的计量。
安装方式

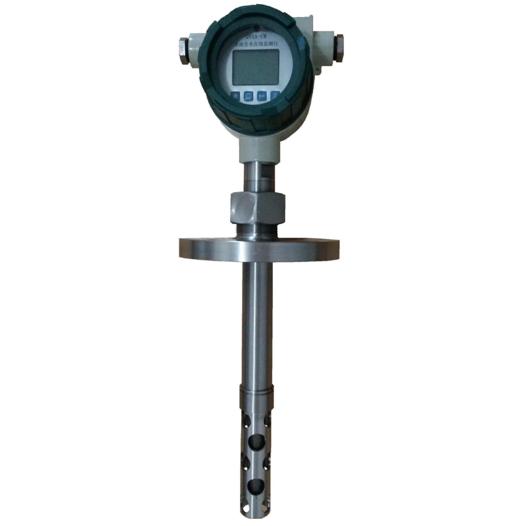

ZH-CMCH型：插入式原油含水监测仪；在输油管线上焊接安装短管，传感器插入到输油管线中,适用于3寸以上的输油管线。安装和维护时需停止罐输，应用在空间比较狭窄场合。
